Ethernet/WLAN

Switching/Spanning Tree/Etherchannel

VLAN

Warum VLANs?

• schnellere Änderungen
• LAN-Struktur unabhängig von physischer Verkabelung
• Sicherheit: Trennung von sensiblen Daten
• Broadcast-Domänen: Begrenzung von Broadcasts auf VLANs
• Flexibilität: Geräte können in verschiedenen VLANs sein, unabhängig von Standort

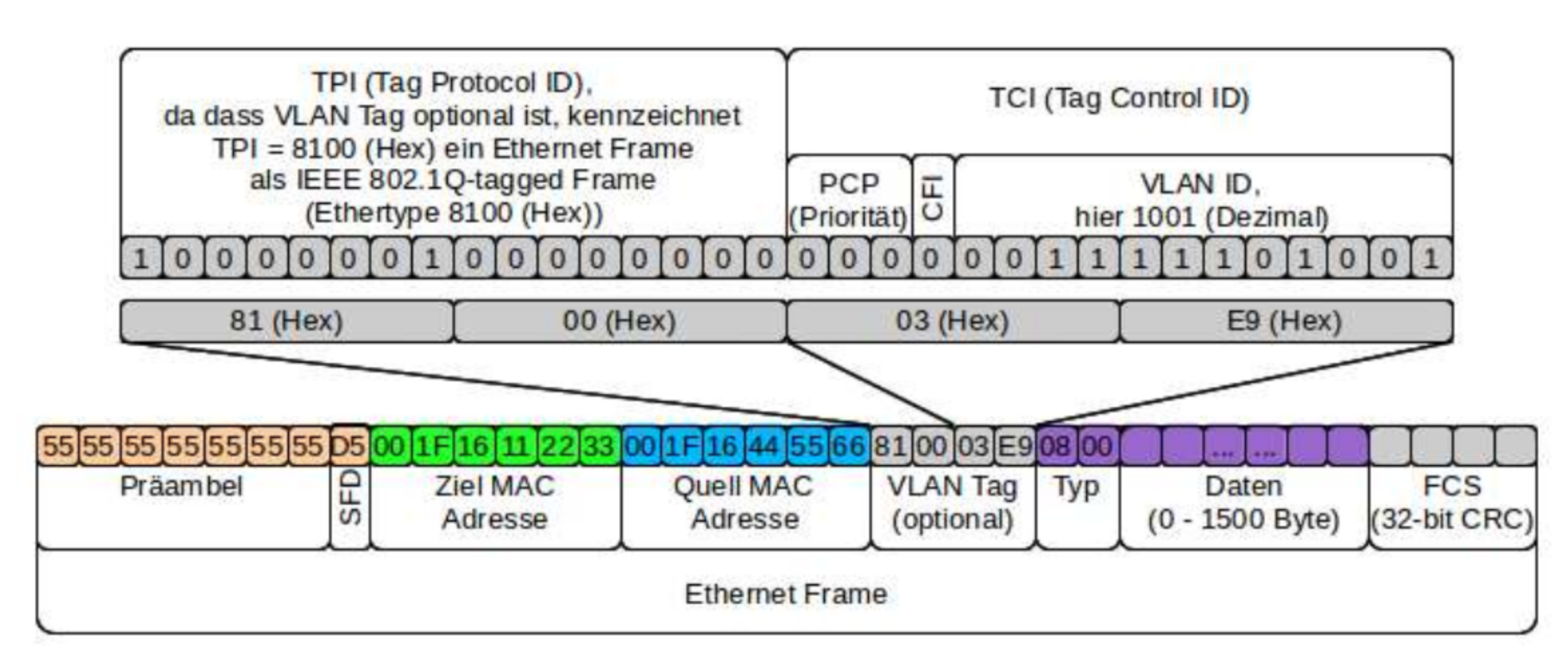

Trunk-Verbindung

• Präambel: 7 Byte; für Synchronisation
• SFD: 1 Byte; Start Frame Delimiter markiert Ende der Präambel
• Ziel-MAC: 6 Byte; Empfängeradresse
• Quell-MAC: 6 Byte; Absenderadresse
• VLAN-Tag: 4 Byte; enthält VLAN-ID und Priorität
• EtherType: 2 Byte; gibt Protokolltyp an (z.B. IPv4, IPv6)
• Payload: 46-1500 Byte; Nutzdaten
• FCS: 4 Byte; Frame Check Sequence für Fehlererkennung

InterVLAN-Routing

• Router-on-a-Stick: Ein Router mit einer einzigen physischen Schnittstelle, die in mehrere Subinterfaces unterteilt ist, um den Verkehr zwischen VLANs zu routen.
• Layer 3 Switch: Ein Switch, der auch Routing-Funktionen unterstützt, ermöglicht die Kommunikation zwischen VLANs ohne die Notwendigkeit eines externen Routers.
